ipod第二代电池硬盘更换 ipod 2nd generation battery & hard drive replacement

此前上淘宝瞎逛的时候买了ipod 1代 2代各一台

ipod 1代是乔布斯在2001年推出的, 一开始的时候只有5G容量的型号, 后期推出了10G版

与后来的ipod不同, 其特点是使用的不是感应式转盘，而是类似与老式电话机拨号转盘的scroll wheel机械转盘

ipod 2代与1代的外观基本相通, 改编是将scroll wheel更换为感应式转盘, 也就是后来的click wheel的雏形

1代和2代采用FireWire(IEEE1394)的数据接口与电脑进行连接, wikipedia的说明是ipod 1代不支持windows的分区格式

我收到是这两台1代和2代都是渣成色, 2代尤渣…

1代这台还不错, 一切正常, 甚至里面还有原来的一个美国人的500多首歌曲

2代这台就不太好了, 电池不存电, 一拔下充电器就不能开机了, 顺便我手贱不小心进了诊断模式的HDD SCAN菜单, 机器就不停地在那扫描硬盘, 长久的等待无果之后我一拔充电器, 结果脆弱的小硬盘就这样西去了…

既然已经这样了, 干脆就电池硬盘一起换吧

拆开ipod2代之后

(拆解过程参考ifixit, 需要注意的是拆解的过程中需要从底部往顶部撬开, 以免伤到顶部的接口 https://www.ifixit.com/Guide/iPod+2nd+Generation+Hard+Drive+Cable+Replacement/374)

首先观察到这个硬盘用的是44pin的接口, 很像CF卡接口

找了张CF卡插上去试了一下, 怎么也不识别, 只能作罢

淘宝上15块一个的价格买了2个10G硬盘

25块一个买了2个电芯(原尺寸是325385, 我买的是305586 差不多大小都能用,就是别太长了)

回来后把新硬盘装(硬盘接口有防呆设计, 一般不容易插错)

再把新电芯装到原来的保护板上(焊接的时候没注意, 结果把一块电芯的正负极通过电烙铁给短路了, 耳极都冒火烧断了…大家注意正负极不要和保护板接反了)

装好后开机!

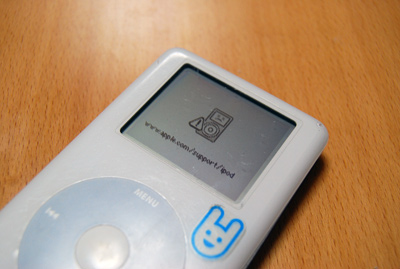

显示一个资料损毁的图标(网上的图片, 图上是ipod 4代)

之后需要参照这篇文章使用ipod updater进行固件恢复

恢复好了ipod就复活了
